案例5【背景资料】
某公司承接一工业园区的变配电工程（35KV变电站，10KV变电所）。进线电压为35KV，变配电系统为二级变电（图5-1）。主要设备：三相油浸式电力变压器（6300KVA-35KV/10KV)，三相干式电力变压器（1250KVA-10KV/0.4KV)，断路器，隔离开关，各类电器及柜体等。
安装公司项目部进场后，依据工业园区建设工程的总施工组织设计，总进度计划编制了变配电工程的施工组织设计，施工方案，施工进度计划等，对项目施工质量进行了控制策划，确定质量控制策划的主要项目，确认对影响安全和使用功能的特殊施工过程并进行控制，确保变配电工程按总进度计划供电。
项目部专业技术负责人根据施工图纸，设备说明书，施工方案，作业指导书及技术交底提纲，对施工作业人员进行交底，使电力变压器，开关等设备按设计要求安装及交接试验。交接试验的主要项目：绝缘油试验，绕组连同套管的直流电阻测量，绕组连同套管的绝缘电阻测量，绕组连同套管的交流耐压试验。额定电压下的冲击合闸试验等。
变配电工程验收合格后，进行送电前检查：各种交接试验数据符合要求，保护装置整定值符合规定。操作及联动试验正常，变压器冲击合闸时的冲击电流、空载电流、一二次电压正常，空载运行24h,无异常情况，正式送电。
变配电工程竣工验收合格，项目部整理需要归档竣工档案资料、一般施工记录、图纸交底记录、设备材料检查安装记录、施工记录、施工检验记录、施工质量验收记录等，将整理好的档案资料移交给相关单位。
【问题】
1.施工质量控制策划中应确定和明确哪些内容？施工特殊过程确认的关键是确保哪些内容?

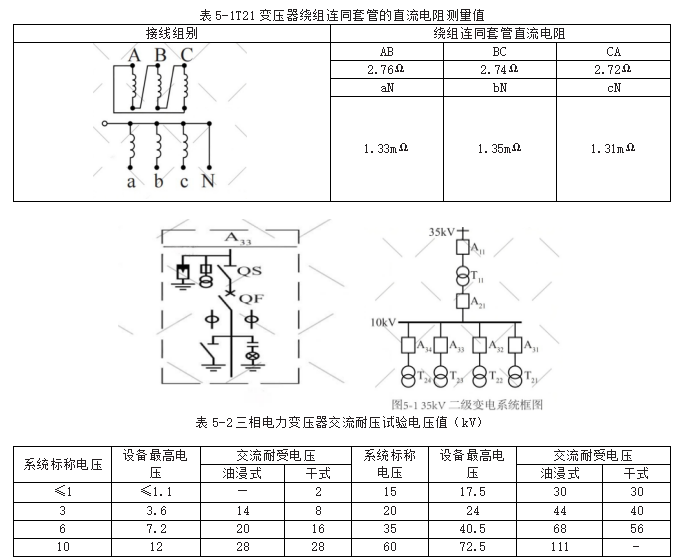

2.T21变压器绕组连同套管的直流电阻测量结果是否合格（见表5-1）？并计算绕组之间的最大差别（%）并说明理由
3.T11变压器的交流耐压试验应选择多少电压值，如何进行冲击合闸试验？

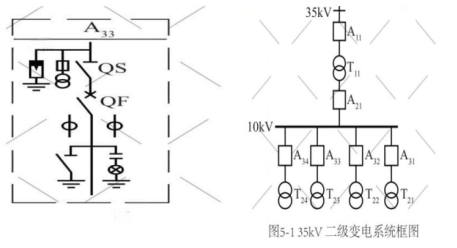

4.T21变压器通电合闸时应先合哪个开关(见图5-2）？该开关的主要作用是什么？
5.项目部整理的施工记录中主要有哪些记录？施工档案资料应移交给哪些相关单位？
查看答案
参考答案：
1.（1)应确定关键工序并明确其质量控制点及控制方法。
(2)特殊过程确认的关键是确保风险预防和风险控制。
2.根据背景：三相干式电力变压器（1250KVA-10KV/0.4KV)，小于1600kVA，故各相绕组之间的差别不应大于4%；无中性点引出的绕组，线间各绕组之间差别不应大于2%。
高压侧（线间绕组：AB,BC,CA)三角形接法
平均R=（2.76+2.74+2.72)/3=2.74Ω
差值比值为（2.76-2.74）/2.74=0.73%，小于2%，符合要求
低压侧（相绕组：aN、bN、cN)星形带中性线
平均R=（1.33+1.35+1.31）/3=1.33mΩ
(1.35-1.33)/1.33=1.5%,小于4%，符合要求
综合考虑，符合要求
相关知识点：(2)测量绕组连同套管的直流电阻
①变压器的直流电阻与同温下产品出厂实测数值比较，相应变化不应大于2%。
②1600kVA及以下三相变压器，各相绕组之间的差别不应大于4%；无中性点引出的绕组，线间各绕组之间差别不应大于2%。
③1600kVA以上变压器，各相绕组之间差别不应大于2%；无中性点引出的绕组，线间差别不应大于1%。
T21变压器容量为6300kVA（属于1600kVA以上），高压侧△连接（无中性点引出，线间绕组），低压侧Y连接（有中性点引出，相绕组）。

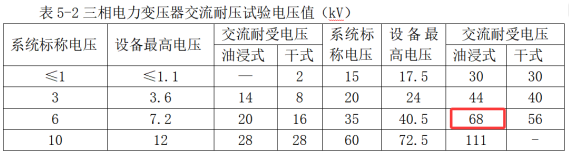

3.（1）T11的额定电压为35KV，根据背景：三相油浸式电力变压器（6300KVA-35KV/10KV)，”属于油浸式电力变压器，根据表格,交流耐压试验应选用68KV
（2）①在额定电压下，变压器冲击合闸试验应进行5次，每次间隔时间宜为5min,应无异常现象，其中750kV变压器在额定电压下，第一次冲击合闸后的带电运行时间不应少于30min,其后每次合闸后带电运行时间可逐次缩短，但不应少于5min。
②冲击合闸宜在变压器高压侧进行，进行中性点接地的电力系统试验时，变压器中性点应接地。
4.（1）先合开关：先合隔离开关（QS），再合断路器（QF）。
（2）隔离开关（QS）主要作用：
分闸时形成明显断开点，隔离带电与停电部分，保障检修安全；合闸时承载正常工作电流和短路故障电流（不能切断负荷电流）
5.（1）施工记录：隐蔽工程验收记录、施工检查记录、交接验收记录、质量事故处理记录。
（2）工程档案的编制不得少于两套，一套应由建设单位保管，另一套(原件)应移交当地城建档案管理机构保存。
