背景:

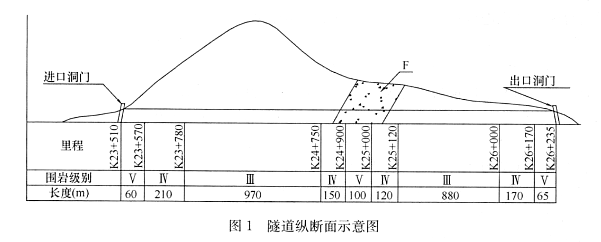

某施工单位承建一山岭隧道工程,该隧道为分离式双向四车道公路隧道,起讫桩号K23+510~K26+235,全长2725m。岩性为砂岩、页岩互层,节理发育,有一条F断层破碎带,地下水较丰富。隧道埋深18~570m,左、右洞间距30m,地质情况相同,围岩级别分布如图1所示。

该隧道设计支护结构为复合式衬砌,即:喷锚初期支护十二次混凝土衬砌,Ⅳ、V级围岩设钢支撑和仰拱。本工程合同工期为22个月,施工过程中发生如下事件:
事件1:施工单位决定按进、出口两个工区组织施工,左洞进、出口同时进洞施工,采用钻爆法开挖,模板台车衬砌。施工组织设计中,明确了开挖支护月进度指标为:Ⅲ级围岩135m/月,Ⅳ级围岩95m/月,V级围岩50m/月;施工准备2个月,左、右洞错开施工,右洞开工滞后左洞1个月,二衬滞后开挖支护1个月,沟槽及路面工期3个月,贯通里程桩号设定在K24+900。在设计无变更情况下,满足合同工期要求,安全优质完成该工程。

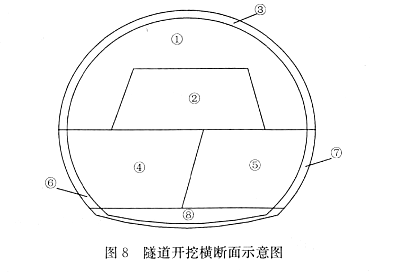

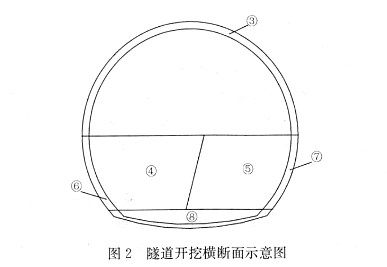

事件2:隧道开挖过程中,某些段落施工单位采用环形开挖留核心土法开挖,该方法包括以下工序:①上台阶环形开挖;②核心土开挖;③上部初期支护;④左侧下台阶开挖;⑤右侧下台阶开挖;⑥左侧下部初期支护;⑦右侧下部初期支护;⑧仰拱开挖、支护。部分工序位置如图2所示。
【问题】
1.根据背景资料,计算各级围岩总长及所占比例(以百分比表示,四舍五人,小数点后保留一位)。
2.分别写出适用于该隧道Ⅲ、Ⅳ级围岩的施工方法。
3.针对事件1,计算隧道施工工期(单位:月,小数点后保留一位)。
4.针对事件2,复制图2至答题卡上,在图中按环形开挖留核心土法补充开挖线,并在图中填写工序①和②的位置;并写出工序①~⑧的正确排序(以“②→③→⑥……”格式作答)。

查看答案
